De aangepaste Raad van 6 Laagpcb, Fr-4 Multilayer Kringsraad
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| productnaam: | 6 de Assemblage van laagpcb | Leverancierstype: | OEM |
|---|---|---|---|
| Grondstof: | FR4/Halogen vrije Rogers/Aluminium/Hybird | Koperdikte: | 0.3oz-12OZ |
| Raadsdikte: | 0.15mm10mm | Min. Gatengrootte: | 0.1mm |
| Min. lijnbreedte: | 0.075mm | Oppervlakte het eindigen: | ENIG/OSP/Gold Zacht Plateren (/hard) /HASL/Imm |
| Maximum Raadsgrootte: | 2000 *610mm | ||
| Hoog licht: | Fr-4 Multilayer Kringsraad,De aangepaste Raad van 6 Laagpcb,Fr-4 de Raad van 6 Laagpcb |
||

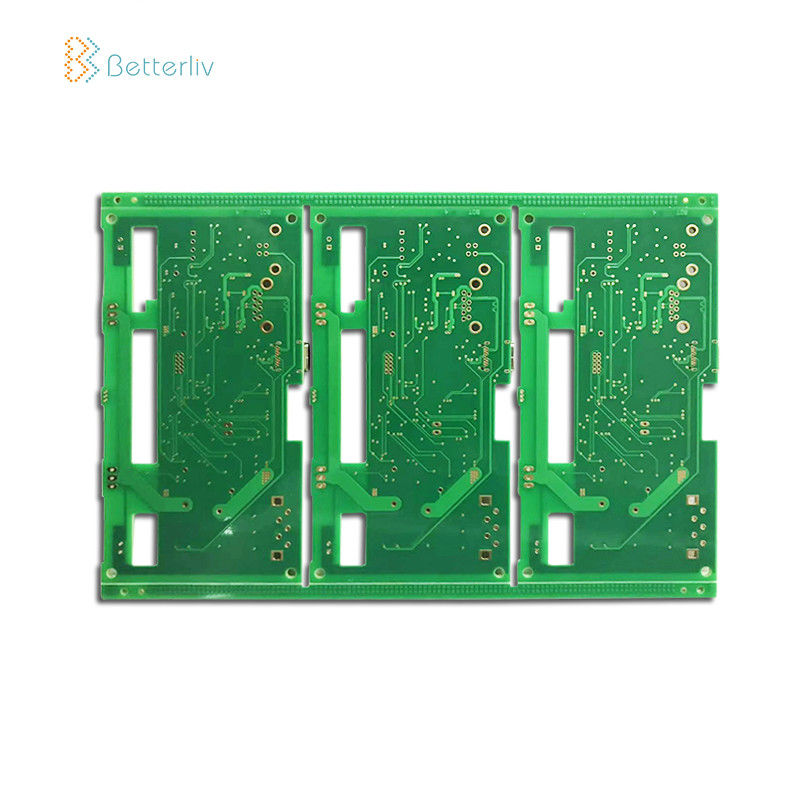

6 Multilayer de Kringsraad van Electronic Pcb Assembly FR4 van de laagfabrikant 6 Lagenpcb voor Aangepast
PCB-Vervaardigingsvermogen
| Lagen | 1-26 lagen |
| HDI | 2+N+2 |
| Materiële Types | Fr-4, Fr-5, hoog-Tg, Gebaseerd Aluminium, Vrij Halogeen, |
| Taconic Isola, Arlon, Teflon, Rogers, | |
| Max. Comité Afmeting | 39000mil * 47000mil (1000mm * 1200mm) |
| Overzichtstolerantie | ± 4mil (± 0.10mm) |
| Raadsdikte | 8mil-236mil (0,2 - 6.0mm) |
| De Tolerantie van de raadsdikte | ± 10% |
| Diëlektrische Dikte | 3mil-8mil (0.075mm0.20mm) |
| Min. Spoorbreedte | 3mil (0.075mm) |
| Min. Spoorruimte | 3mil (0.075mm) |
| Externe Cu-Dikte | 0,5 oz - 10 oz (17um - 350um) |
| Interne Cu-Dikte | 0.5OZ - 6OZ (17um - 210um) |
| De Grootte van het boringsbeetje (CNC) | 6mil-256mil (0.15mm - 6.50mm) |
| Gebeëindigde Gatendimensie | 4mil-236mil (0.1mm - 6.0mm) |
| Gatentolerantie | ± 2mil (± 0.05mm) |
| Laser het Boren Gatengrootte | 4mil (0.1mm) |
| Aspectenrantsoen | 16: 1 |
| Soldeerselmasker | Groen, Blauw, Wit, Zwart, Rood, Geel, Purper, enz. |
| Min Solder-maskerbrug | 2mil (0.050mm) |
| Gestopte Gatendiameter | 8mil-20mil (0.20mm0.50mm) |
| Beveling | 30o - 45o |
| V-noteert | +/-0.1mm, 15o 30o 45o 60o |
| Impedantiecontrole | Min. 5% Algemene ± 10% |
| Oppervlakte het Eindigen | HASL, (loodvrije) HASL, Onderdompelingsgoud |
| Onderdompelingszilver, OSP, Hard Goud (tot 100u“) | |
| Certificatie | UL RoHS ISO9001: 2000 ISO14000: 2004 SGS |
| Het testen | Vliegende sonde, e-TEST, RÖNTGENSTRAALinspectie, AOI |
Onze dienst
• Elektronische componenten het materiële kopen
• Naakte PCB-vervaardiging
• PCB-de Assemblagedienst. (SMT, ONDERDOMPELING)
• VOLLEDIGE Test: AOI, Röntgenstraal, in-Kringstest (ICT), Functietest (FCT)
• De conforme deklaagdienst
• Prototyping en massaproduktie…
• PCB-lay-out, PCBA-ontwerp volgens uw idee
Voordelen
• Strikte productaansprakelijkheid, die norm ipc-a-160 nemen
• Techniekvoorbehandeling vóór productie
• Productieprocesbeheersing (5Ms)
• 100%-e-Test, de visuele inspectie van 100%, met inbegrip van IQC, IPQC, FQC, OQC
• De inspectie van 100% AOI, met inbegrip van Röntgenstraal, en ICT
• Test met hoog voltage, de test van de impedantiecontrole
• Micro- sectie, het solderen capaciteit, thermische stresstest, stuitende test
• Binnenshuis PCB-productie
• Geen minimumordehoeveelheid
• Snel en op tijd levering
